SFP Modül Seçimi: Hız, Fiber Tipi Ve Mesafeye Göre Doğru Transceiver

Yeni bir switch alındığında ya da iki bina arasında fiber bağlantı kurulacağında karşılaşılan ilk soru, porta hangi modülün takılacağıdır. Aynı görünen iki küçük modülden biri 550 metrede, diğeri 10 kilometrede çalışabilir; biri 1 gigabit, diğeri 25 gigabit taşıyabilir. Bu yazı, bir SFP modül seçerken bakılması gereken ölçütleri ürün adlarındaki kısaltmaları çözerek anlatır.

SFP Modül Ne İşe Yarar?

SFP, Small Form-factor Pluggable ifadesinin kısaltmasıdır ve switch, router, sunucu ağ kartı ya da depolama cihazlarındaki yuvalara takılan, çalışırken değiştirilebilen bir alıcı verici (transceiver) türüdür. Modülün görevi, cihazın ürettiği elektrik sinyalini fiber kablo üzerinden taşınacak ışık sinyaline ya da bakır kablo sinyaline dönüştürmektir.

Bu yapının en büyük faydası esnekliktir. Switch üzerindeki SFP yuvası sabit bir bağlantı tipine bağlı kalmaz. Aynı porta kısa mesafe için multimode bir modül, binalar arası bağlantı için single mode bir modül takılabilir. Böylece ağ büyüdükçe ya da ihtiyaç değiştikçe cihaz değiştirmeden yalnızca modül değiştirilerek uyum sağlanır. Bu tür modüller ve diğer ağ parçaları sunucu ve network bileşenleri kategorisinde yer alır.

SFP, SFP+ Ve SFP28 Arasındaki Fark

Bu üç tür fiziksel olarak aynı boyutlardadır, ancak taşıdıkları hız farklıdır:

Boyut aynı olduğu için bir SFP modül çoğu SFP+ yuvasına fiziksel olarak takılabilir. Ancak bu modülün çalışacağı ve hangi hızda çalışacağı tamamen yuvanın ve cihaz yazılımının desteğine bağlıdır. Birçok SFP+ portu 1 gigabit modülleri destekler, fakat bu her cihaz için geçerli değildir. Tersi durumda ise 10 gigabit bir modül, yalnızca 1 gigabit destekleyen bir SFP yuvasında çalışmaz. Bu nedenle modül seçmeden önce cihazın teknik belgesinde portun desteklediği hızlar kontrol edilmelidir.

SFP28 adındaki 28 rakamı, sinyalin taşındığı yaklaşık 28 Gbps'lik hat hızından gelir; kullanılabilir Ethernet hızı 25 gigabittir.

Single Mode Ve Multimode Fiber Farkı

Fiber kablolar iki ana gruba ayrılır ve modül ile kablonun aynı tipte olması gerekir.

Multimode Fiber

Multimode fiberin çekirdeği daha geniştir ve ışık birden fazla yol izleyerek ilerler. Bu durum mesafe arttıkça sinyalin bozulmasına yol açtığı için multimode genellikle bina içi ve veri merkezi gibi kısa mesafelerde kullanılır. Multimode modüller yaygın olarak 850 nm dalga boyunda çalışır. Kablo kılıfı çoğunlukla turuncu ya da açık mavi (aqua) renktedir; OM3 ve OM4 gibi sınıflar kablonun taşıyabileceği mesafeyi etkiler.

Single Mode Fiber

Single mode fiberin çekirdeği çok incedir ve ışık tek bir yoldan ilerler. Bu sayede sinyal kilometrelerce taşınabilir. Kampüs içi binalar arası bağlantılar ve operatör hatları genellikle single mode fiber ile kurulur. Single mode modüller yaygın olarak 1310 nm veya 1550 nm dalga boyunu kullanır ve kablo kılıfı çoğunlukla sarı renktedir.

Multimode bir modülü single mode kabloya ya da tersini bağlamak, bağlantının hiç kurulmamasına veya kararsız çalışmasına neden olur.

LX, SX Ve SR Kısaltmaları Ne Anlatır?

Ürün adlarındaki bu kısaltmalar, modülün hangi standarda göre çalıştığını ve dolayısıyla hangi fiber tipi ile mesafeye uygun olduğunu belirtir.

SX kısa dalga boyu anlamına gelir ve 1 gigabit multimode bağlantıları tanımlar. Ruijie Reyee MINI-GBIC-SX-MM850 SFP modül adında görüldüğü gibi 1000BASE-SX, 850 nm ve 550 metre değerleriyle tanımlanır. Bina içi katlar arası bağlantılar için tipik bir örnektir.

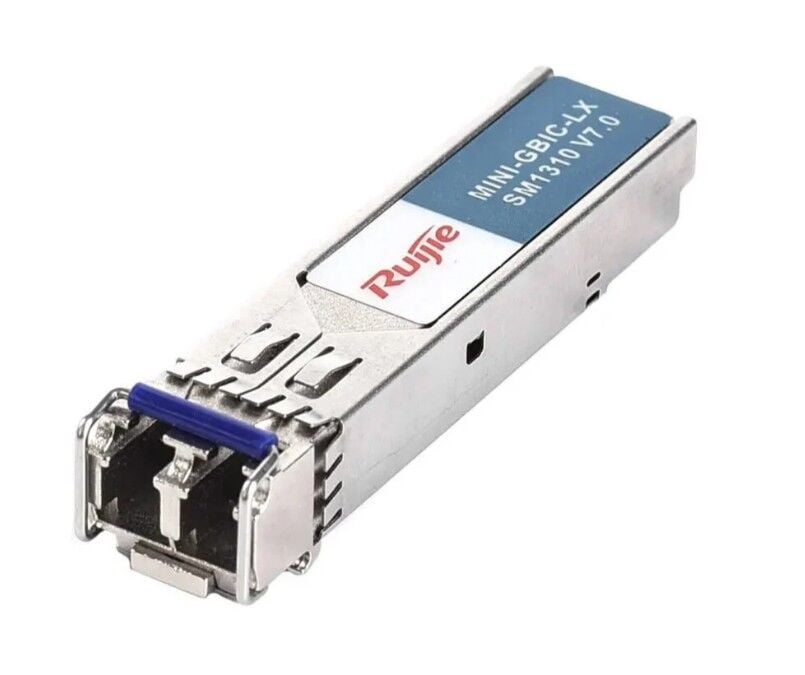

LX uzun dalga boyu anlamına gelir ve 1 gigabit single mode bağlantılarda kullanılır. Ruijie Reyee MINI-GBIC-LX-SM1310 transceiver 1310 nm dalga boyunda ve 10 kilometreye kadar mesafe için tanımlanmış bir modüldür. Binalar arası bağlantılarda bu tür modüller tercih edilir.

SR kısa erişim anlamına gelir ve 10 ile 25 gigabit gibi yüksek hızlarda multimode bağlantıları ifade eder. SFP-25G-SR-I SFP28 optik transceiver 850 nm multimode fiber üzerinden 25 gigabit Ethernet taşıyan bir örnektir. Fibre Channel tarafında aynı kısa dalga anlamında SW kısaltması kullanılır.

Ürün adlarında sık geçen "LC Duplex" ifadesi ise konnektör tipini anlatır. LC küçük boyutlu bir fiber konnektördür; duplex yapı bir fiberin göndermek, diğerinin almak için kullanıldığını belirtir.

Fibre Channel Modülleri Neden Ayrı Değerlendirilir?

Depolama alan ağlarında (SAN) kullanılan Fibre Channel, Ethernet'ten farklı bir protokoldür. Bu nedenle bir Fibre Channel modülü, aynı fiziksel yuvaya sahip bir Ethernet switch'inde kullanılmak üzere tasarlanmamıştır. HPE P9H30A 32Gbps Fibre Channel SFP28 modül bu ayrıma örnektir; depolama altyapısında Fibre Channel switch'leri ve HBA kartlarıyla birlikte değerlendirilir.

Kısa Mesafede DAC Kablo Seçeneği

Aynı kabinetteki bir sunucu ile switch arasında birkaç metrelik bağlantı için iki optik modül ve fiber kablo kullanmak her zaman gerekli değildir. DAC (Direct Attach Copper), iki ucunda SFP+ ya da SFP28 konnektörü bulunan hazır bir bakır kablodur. Optik dönüşüm yapmadığı için daha az enerji harcar ve kurulumu basittir. Dell DAC SFP+ kablo 1 metre uzunluğunda, 10 gigabit SFP+ bağlantılar için bir örnektir. DAC kabloların dezavantajı mesafenin kısa olması ve kablonun fiber kadar esnek olmamasıdır.

Uyumluluk Konusunda Dikkat Edilecekler

Bazı switch ve sunucu üreticileri, cihazlarında yalnızca kendi kodladıkları modüllerin çalışmasına izin verir ya da üçüncü taraf modüller için uyarı gösterir. Bu nedenle modül seçiminde cihaz markasının uyumluluk listesi ve modülün hangi platform için kodlandığı kontrol edilmelidir. Bağlantının iki ucundaki modüllerin hız, dalga boyu ve fiber tipi bakımından birbiriyle eşleşmesi de gerekir. Uygun switch seçenekleri için switch kategorisi incelenebilir. Kararsız kalınan durumlarda EX Bilişim ekibinden cihaz modeline göre destek alınabilir.

Sıkça Sorulan Sorular

SFP Modül SFP+ Portuna Takılabilir Mi?

Fiziksel olarak çoğu durumda takılabilir. Çalışıp çalışmayacağı ise portun 1 gigabit hızı destekleyip desteklemediğine bağlıdır ve cihazın teknik belgesinden kontrol edilmelidir.

Bağlantının İki Ucunda Farklı Marka Modül Kullanılabilir Mi?

Hız, dalga boyu, fiber tipi ve standart aynı olduğu sürece iki uçta farklı marka modül kullanılabilir. Her modülün takıldığı cihazla uyumlu olması yeterlidir.

Multimode Kabloya Single Mode Modül Takılırsa Ne Olur?

Bağlantı genellikle kurulmaz ya da kararsız çalışır. Modül ve kablonun aynı fiber tipinde olması gerekir.

DAC Kablo Ne Zaman Tercih Edilir?

Aynı kabinet ya da yan yana kabinetler gibi birkaç metrelik bağlantılarda DAC kablo, optik modül ve fiber kablo kombinasyonuna göre daha basit bir seçenektir.
