PoE Injector Nedir, Hangi Durumda PoE Switch Yerine Tercih Edilir?
Tavana monte edilen bir kablosuz erişim noktasının ya da bina cephesine yerleştirilen bir IP kameranın yakınında çoğu zaman priz bulunmaz. Bu cihazlara elektrik hattı çekmek hem maliyetli hem de zaman alıcıdır. Power over Ethernet, kısaca PoE, bu sorunu veri taşıyan aynı Ethernet kablosu üzerinden enerji de aktararak çözer. Ağdaki switch PoE desteklemiyorsa devreye giren çözüm ise PoE injector olur. Bu yazıda PoE injector cihazının nasıl çalıştığını, PoE standartlarını ve ne zaman bir PoE switch'in daha mantıklı olduğunu ele alıyoruz.
PoE Teknolojisi Kısaca Nasıl Çalışır?
PoE sisteminde iki taraf bulunur. Enerjiyi sağlayan cihaza PSE (Power Sourcing Equipment), enerjiyi alan cihaza ise PD (Powered Device) denir. Access point, IP kamera, IP telefon ve bazı küçük ağ cihazları PD örnekleridir. Standartlara uygun bir PSE, kabloya enerji vermeden önce karşı uçta PoE destekli bir cihaz olup olmadığını kontrol eder. Bu algılama aşaması sayesinde PoE desteklemeyen bir bilgisayar ya da yazıcı aynı porta takıldığında zarar görmez.
Enerji, standart Cat5e veya Cat6 kablodaki tel çiftleri üzerinden yaklaşık 48 volt seviyesinde aktarılır. Veri iletimi aynı kablo üzerinden kesintisiz devam eder. Kablo uzunluğu açısından Ethernet'in genel sınırı olan 100 metre PoE için de geçerlidir.
802.3af, 802.3at Ve 802.3bt Standartları
PoE, IEEE tarafından belirlenen standartlarla tanımlanır ve her standart cihaza ulaştırılabilecek güç miktarını farklı seviyelerde belirler. Genel hatlarıyla tablo şu şekildedir:
• 802.3af (PoE): Kaynak tarafında port başına yaklaşık 15,4 watt sağlar. Cihaza ulaşan güç kablodaki kayıplar nedeniyle yaklaşık 13 watt civarındadır. Basit IP telefonlar ve sabit kameralar için yeterli olur.
• 802.3at (PoE+): Port başına yaklaşık 30 watt sağlar, cihaza ulaşan güç 25 watt civarındadır. Birçok kurumsal access point ve daha fazla güç isteyen kameralar bu seviyeye ihtiyaç duyar.
• 802.3bt (PoE++): İki tipte tanımlanır. Type 3 yaklaşık 60 watt, Type 4 ise yaklaşık 90 watt sağlar. Dört tel çiftinin tamamını kullanır ve PTZ kameralar ya da yüksek güçlü erişim noktaları gibi cihazlarda tercih edilir.
Standartlar geriye doğru uyumludur. Yani 802.3at destekli bir kaynak, 802.3af ile çalışan bir cihazı da besleyebilir. Tersi durumda ise yüksek güç isteyen cihaz ya hiç çalışmaz ya da bazı özelliklerini kapatarak sınırlı modda açılabilir. Bu nedenle seçim yapmadan önce beslenecek cihazın teknik belgesinde belirtilen PoE sınıfına ve en yüksek güç tüketimine bakmak gerekir.
Bir de pasif PoE kavramı vardır. Pasif PoE cihazları algılama aşaması yapmadan kabloya sabit voltaj verir. Bu yapı bazı üreticilerin kendi ekipmanlarında kullanılır, ancak standart bir cihaza bağlandığında sorun çıkarabilir. Satın alma öncesinde enjektörün standart tabanlı mı yoksa pasif mi olduğunun netleştirilmesi önemlidir.
PoE Injector Ne İşe Yarar?
PoE injector, PoE desteği olmayan bir switch ile PoE gerektiren bir cihaz arasına yerleştirilen küçük bir güç kaynağıdır. Cihazın bir girişi switch'ten gelen veri kablosunu alır, diğer çıkışı ise veri ile birlikte enerjiyi taşıyan kabloyu cihaza iletir. Enjektörün kendisi prize takılır.

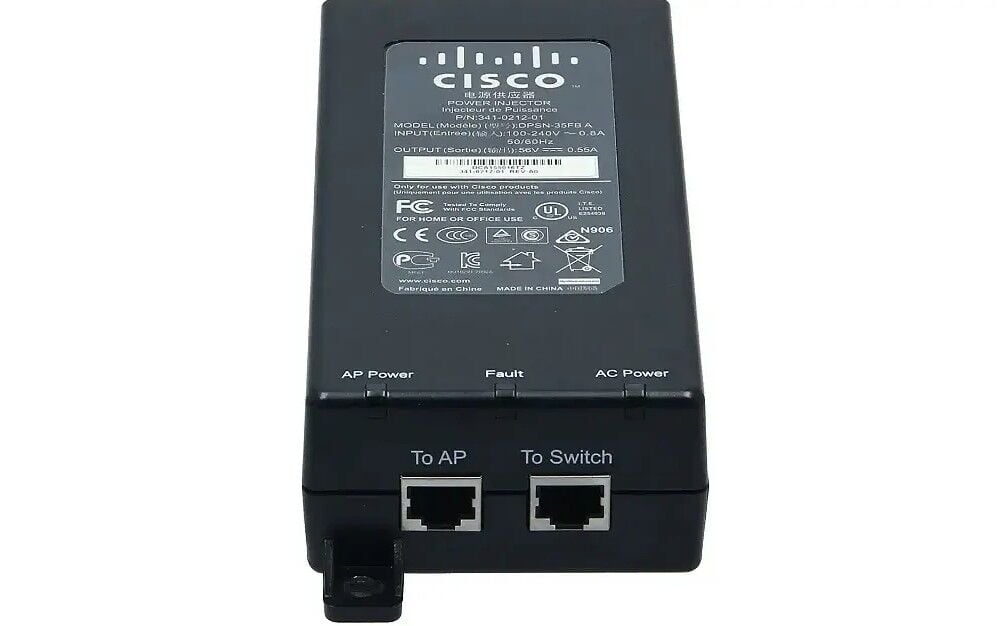

Bu yaklaşım özellikle tek ya da birkaç cihazın beslenmesi gereken durumlarda pratiktir. Mevcut switch altyapısı değiştirilmeden yeni bir access point eklenebilir. Örneğin Cisco AIR-PWRINJ6 PoE enjektör adında da belirtildiği üzere 802.3at standardını destekler ve Aironet access point'ler için tasarlanmıştır. Benzer şekilde Fortinet GPI-145 Gigabit enjektör tek portlu ve Gigabit hızda veri aktaran bir modeldir. Gigabit desteği, yüksek bant genişliği kullanan erişim noktalarında enjektörün darboğaz oluşturmaması açısından dikkate alınması gereken bir noktadır.
IP kamera tarafında ise Dahua DH-TAE103-3ET-L PoE adaptör gibi ürünler bulunur. Ürün adında 48V, 0.5A ve 24W değerleri yer alır. Bu değerler, beslenecek kameranın güç tüketimiyle karşılaştırılarak uygunluk kontrolü yapılmasını kolaylaştırır.
Enjektör Seçerken Kontrol Edilecekler
İlk kontrol, beslenecek cihazın hangi PoE standardını ve ne kadar güç istediğidir. İkinci kontrol veri hızıdır; Gigabit bir cihaz için Fast Ethernet bir enjektör kullanmak bağlantı hızını düşürür. Üçüncü olarak enjektörün yerleştirileceği yerde priz bulunması gerekir, çünkü enjektör enerjisini şebekeden alır. Son olarak toplam kablo uzunluğunun, yani switch ile enjektör arası ve enjektör ile cihaz arası mesafenin, 100 metre sınırını aşmaması gerekir.
PoE Switch Ne Zaman Daha Mantıklı Olur?
Beslenecek cihaz sayısı arttıkça her biri için ayrı bir enjektör kullanmak hem kabinette yer kaplar hem de priz ihtiyacını çoğaltır. Bu durumda PoE destekli bir switch daha düzenli bir çözüm sunar. Enerji tek bir noktadan dağıtılır ve yönetilebilir modellerde her portun güç tüketimi arayüzden izlenebilir, gerektiğinde bir port uzaktan kapatılıp açılarak cihaz yeniden başlatılabilir.
PoE switch seçerken port sayısının yanında toplam PoE bütçesine bakılır. Bu değer, switch'in tüm portlara aynı anda verebileceği toplam gücü ifade eder. Örneğin HPE Aruba Instant On 1930-24G PoE switch adında 370W değeri yer alır. Bağlanacak tüm cihazların tüketimi toplandığında bu bütçenin altında kalınması gerekir. Farklı port sayıları ve güç bütçelerine sahip seçenekler switch kategorisinde incelenebilir.
Genel bir yaklaşım olarak bir ya da iki cihaz için enjektör, çok sayıda cihaz ya da yeni kurulan bir ağ için PoE switch daha uygun olur. Mevcut switch'i değiştirme planı olmayan ama yalnızca bir noktaya access point eklemek isteyen bir ofis için enjektör hızlı ve düşük maliyetli bir çözümdür. Diğer ağ ekipmanları için ağ bileşenleri kategorisine göz atılabilir; EX Bilişim olarak kurulumunuza uygun seçeneği belirlemenize yardımcı olabiliriz.
Sıkça Sorulan Sorular
PoE Enjektör Her Cihaza Zarar Vermeden Bağlanabilir Mi?
Standartlara uygun enjektörler enerji vermeden önce karşı uçtaki cihazın PoE destekli olup olmadığını algılar. Pasif PoE enjektörlerde bu algılama bulunmaz, bu nedenle standart dışı cihazlara bağlanırken dikkat edilmesi gerekir. Ürünün teknik belgesinde 802.3af, 802.3at veya 802.3bt ibaresinin yer alıp almadığına bakmak, enjektörün hangi grupta olduğunu anlamanın kolay bir yoludur.
802.3at Destekli Enjektör 802.3af Cihazı Besler Mi?
Evet. PoE standartları geriye doğru uyumludur. 802.3at destekli bir enjektör, daha düşük güç isteyen 802.3af cihazlarını da besleyebilir.
PoE Kablo Mesafesini Uzatır Mı?
Hayır. PoE kullanıldığında da Ethernet'in 100 metrelik kablo sınırı geçerlidir. Daha uzun mesafeler için PoE uzatıcı veya ara switch gibi çözümler kullanılır.
Enjektör Ağ Hızını Düşürür Mü?
Enjektörün veri portu cihazın hızını destekliyorsa hız düşmez. Gigabit bir access point için Gigabit destekli bir enjektör seçilmesi gerekir.
